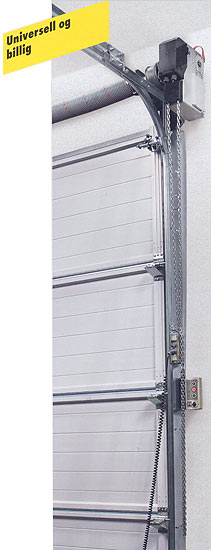

Portmotor
med akseldrift leveres komplett klargjort for montering med
wireslakksikring og fjærbuffer (om nødvendig). Den foliedekte
bryteren monteres på portmotorsiden like ved siden av porten.
Motoren kobles til strømnettet med CEE-kontakt.
Porten leveres med nødkjetting med automatisk resetting (til
bruk f eks ved strømbrudd). Portmotoren er utstyrt med
utkoblingsanordning ved bruk ved service. Portmotoren leveres
med flenskopling eller kjedekopling.
Styring B 445 N
Styringen er integrert i motorkassen og opereres etter
impulsprinsippet med en foliedekt bryter med stillingene "OPP-STOPP-NED"
(AUF-HALTZ-ZU) med forbindelse til en miniatyrlås.
Miniatyrlåsen avbryter styrespenningen og funksjonen for alle
kontrollapparater. Den foliedekte bryteren har lysdioder som
viser status for portdriften. Programmering med 7-felt display.
Sikkerhetslist i portens
underkant
Denne sikringen overvåker underkanten av porten. Hvis
porten støter på en hindring under lukking, stoppes den av
sikringen og åpnes igjen slik at hindringen blir frigitt.
Tilbehør
Styringen kan utbygges med
nøkkelbryter ESA/ESU 21 og foliedekt bryter EFA 03
fjernkontroll HEI 01
kodetastatur EBC 02
drakontakt EZ 01
utkraget arm FKZ 01
fotoceller EL 20, EL 21 og EL22
signallys
Tillatte dimensjoner
Styring B 445 N: 4500 x 4500 mm ( B x H )
Tekniske data
Strømforsyning
B 445 N = 1 -230 V, N, PE
Strømkabel med CEE-støpsel.
| Styrespenning |
24 V DC |
| Innkoplingstid |
40% ED |
| Temperatur |
-20 C til
+60 C |
| Beskyttelse |
IP 54 eller
IP 65 |
| Motorturtall |
16, 19, 24
o/min. |
| Moment |
34, 45, 55
Nm |
| Strømuttak |
3,0 A - 230
V 1-faset |
|
